CH4LNG

Wenn die Einspeisung des erzeugten Biomethans in das Netz nicht möglich ist, kann es für den Straßenverkehr verflüssigt werden. Zu diesem Zweck hat AB CH4LNG entwickelt, eine Lösung zur Verflüssigung von Biomethan, die einer BIOCH4NGE®-Anlage nachgeschaltet werden kann und sich perfekt in diese integriert.

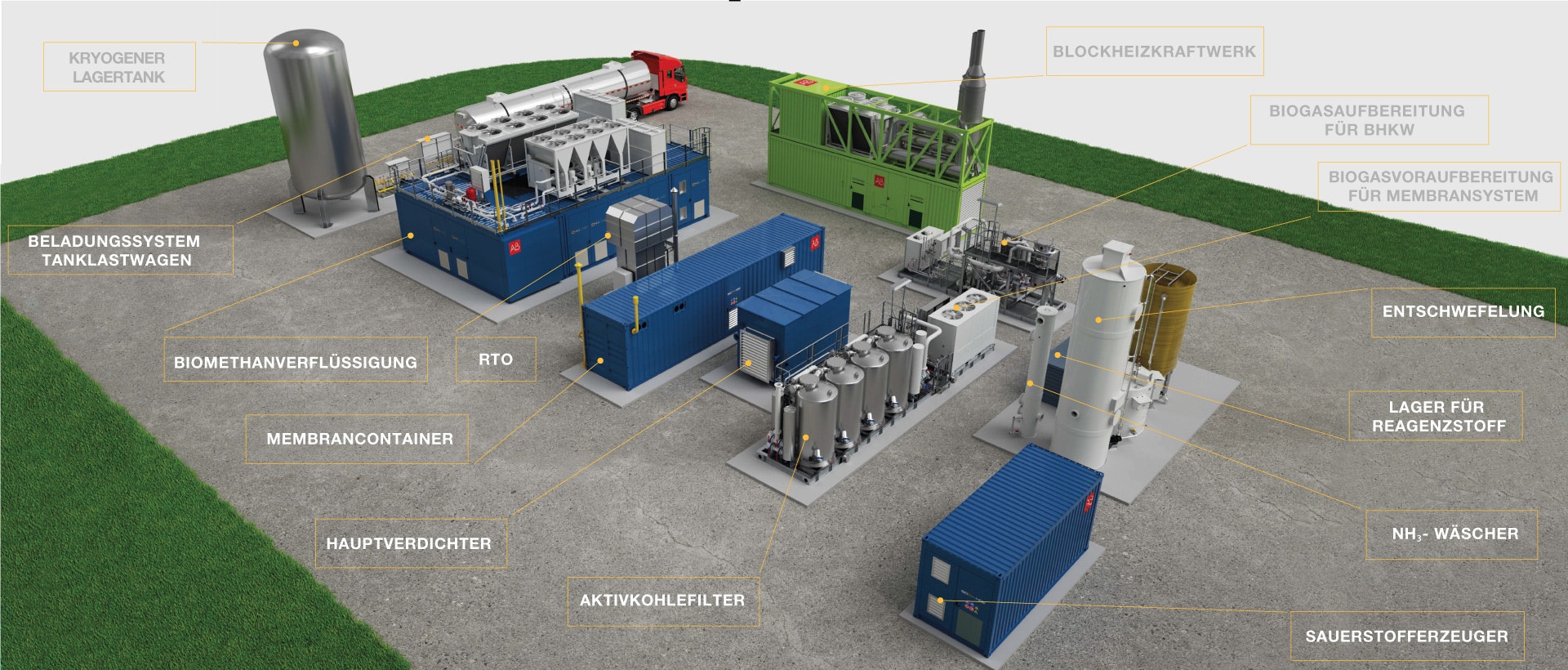

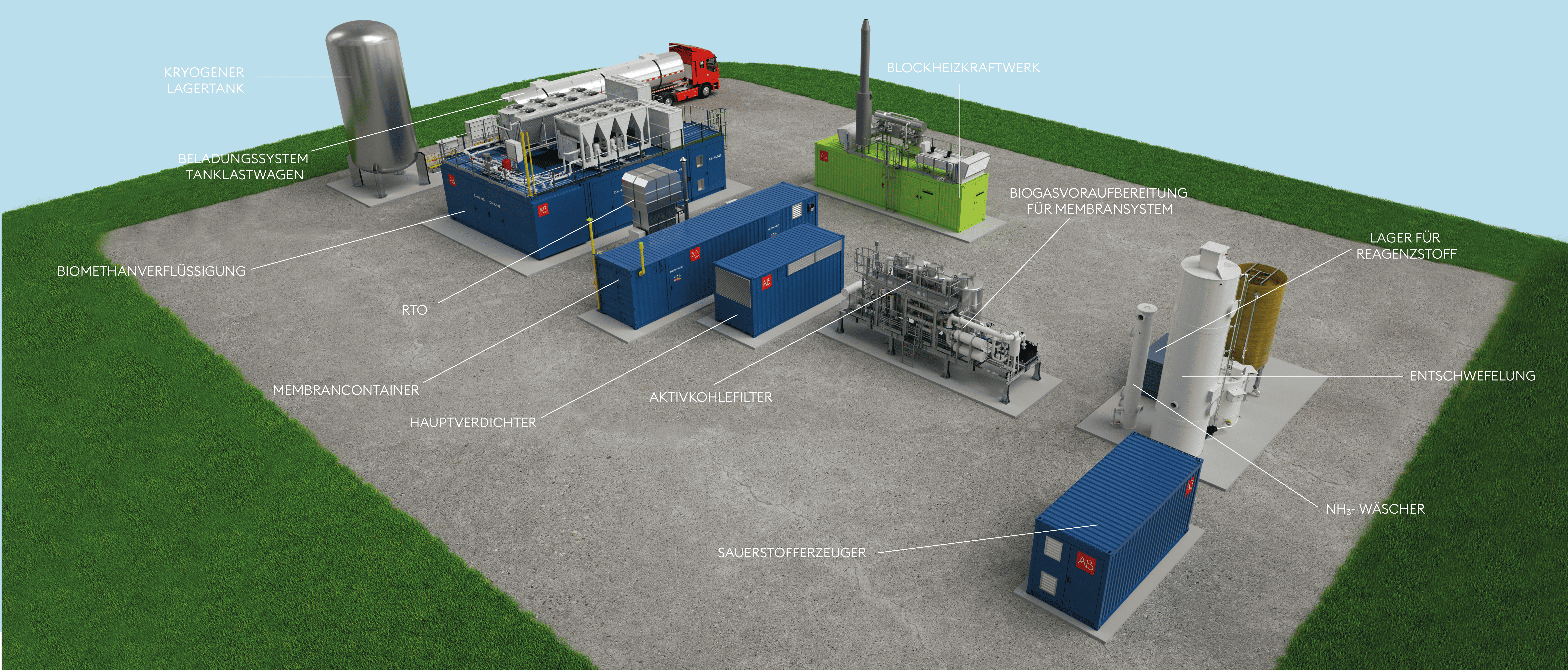

*Beispielhafte Abbildung Layout und Elemente sind je nach verfügbarem Platz und gewählterKonfiguration festzulegen

CH4LNG basiert auf einem integrierten kryogenen Verfahren bei niedrigem Betriebsdruck, welches in drei Prozessschritte unterteilt ist: Feinreinigung, Verflüssigung und Lagerung mit Vertankung.

• Feinreinigung: Im ersten Teil des Prozesses senkt das TSAReinigungssystem (Temperature SwingAdsorption) den Feuchtigkeits- und CO₂-Gehalt durch Filter und Molekularsiebe.

• Verflüssigung: Durch mehrere Abkühlungsstufen geht das unter Druck stehende Biomethan in einen flüssigen Zustand über und wird unter <-145°C und 3 bar, bei Bedarf bei noch niedrigeren Temperaturen und Drücken, verfügbar gemacht. Das Herzstück des CH4LNG-Prozesses ist der Cryocooler, der auf der Stirling Cryogenics-Technologie basiert, einer Maschine, die Kühlenergie durch Kompression und Expansion von Helium in einem geschlossenen Kreislauf erzeugt.

• Lagerung: Das Bio-LNG wird bei den gewünschten Druck- und Temperaturbedingungen in einen Lagerbehälter befördert, bevor es vertankt wird.

Das kryogene Verfahren, welches hinter CH4LNG steht, verwendet ausschließlich elektrische Energie,so dass z. B. kein flüssiger Stickstoff verwendet werden muss. CH4LNG ist die hocheffiziente modulareContainerlösung, die ohne den Einsatz von verflüssigten technischen Gasen auskommt und auch für Kleinanlagen erhältlich ist.

• Modular und kompakt

• Skalierbarkeit bis zu 1 to/d (1 Kryogenerator)

• Einfacher und sehr effizienter Prozess

• Konstanter spezifischer Verbrauch

• Keine Verwendung von flüssigem Stickstoff

• Skalierbar bis zu 11 to/d
