CH4LNG

Si no es posible la introducción en la red del biometano producido, el biometano puedelicuarse para su transporte por carretera. Para ello, AB ha creado CH4LNG, la solución para la licuefacción de biometano diseñada para instalarse aguas abajo de un sistema BIOCH4NGE®, con el que se integra perfectamente.

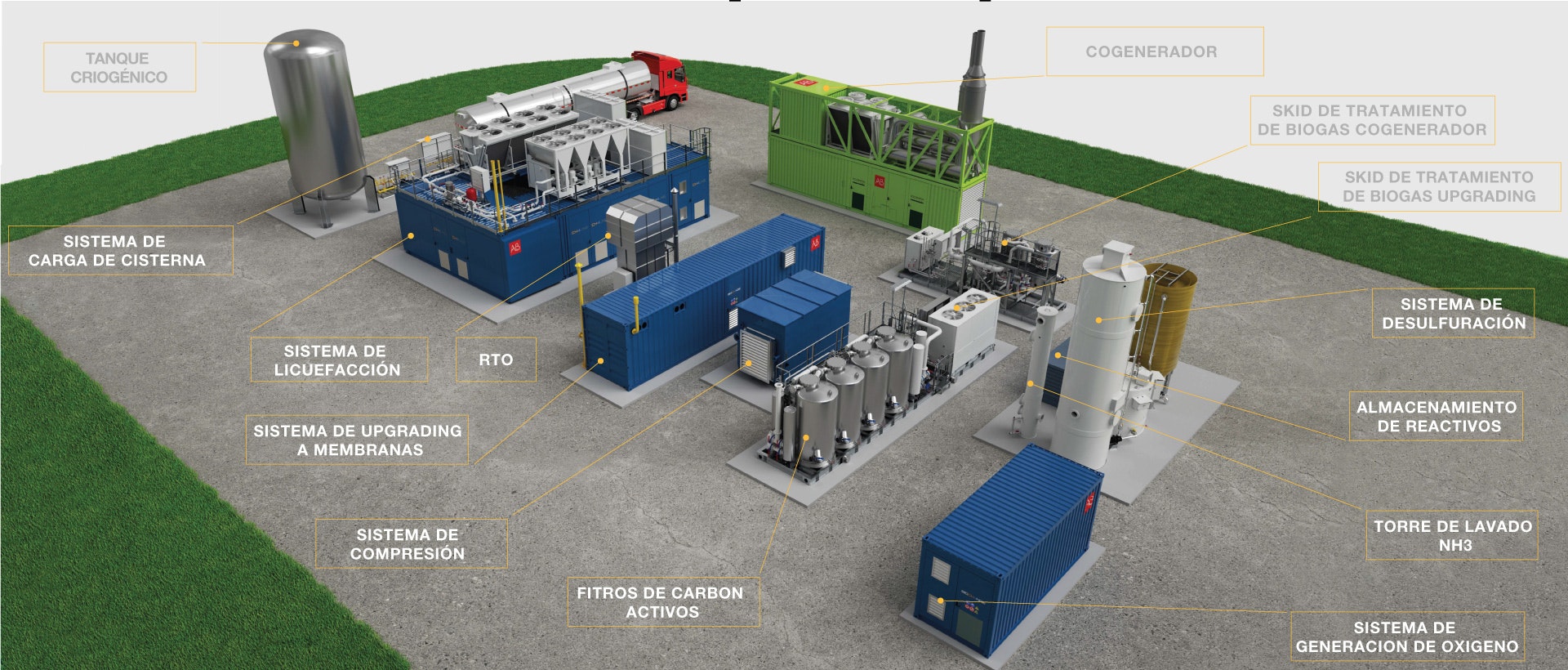

*Imagen indicativa Disposición y elementos a definir en función de los espacios disponibles y la configuraciónelegida

Se basa en un proceso criogénico integrado, a baja presión de funcionamiento, dividido en 3 fases: tratamiento, licuefacción y almacenamiento.

• Tratamiento: en la primera parte del proceso, el sistema de purificación TSA (Temperature Swing Adsorción) baja los contenidos de humedad y CO₂ a través de filtros y tamices moleculares..

• Licuefacción: a través de varias etapas de enfriamiento, el biometano de baja presión pasa al estado líquido y se pone a disposición en condiciones de <-145 °C y 3 bar. El corazón del proceso CH4LNG es el cryo-cooler, basado en la tecnología Stirling Cryogenics, una máquina alternativa que genera energía de enfriamiento comprimiendo y expandiendo helio en un ciclo cerrado.

• Almacenamiento: el bio-GNL se transporta a un tanque de transferencia, donde se logran las condiciones deseadas de presión y temperatura del producto final.

El proceso criogénico en la base de CH4LNG utiliza únicamente electricidad, evitando por ejemplo el uso de nitrógeno líquido. CH4LNG es la solución modular en contenedores de alta eficiencia que funciona sin el uso de gases técnicos licuados, también disponible para plantas de pequeño tamaño.

• Modular y compacto

• Proceso simple y muy eficiente

• No requiere nitrógeno líquido

• Granularidad hasta 1 TPD (1 criogenerador)

• Consumo específico constante

• Escalable hasta 11 TPD
